事故照明切换箱（屏）
PL-SGZM-J系列、PL-SGZM-X系列、PL-SGZM-P系列、微机型事故照明系列控制切换箱（屏）执行GB17945-2000及低压电器IEC947，VDE0660，GB14048标准， 采用IGBT器件及SPWM逆变技术和先进的智能CPU控制；产品结构简单，性能可靠，正弦波稳压稳频输出，自动切换，可与其它自动化设备联动工作，维护简便、工作无噪音、环保、带载能力强，适用于电感性、电容性及综合性负载，可过载120％正常工作，主要适用于电力、工矿、医院、宾馆、商场等行业的应急照明和事故照明。
正常工作时，交流供电供给常规照明，直流供电待机，当交流电源掉电后，立刻自动切换到直流逆变供电，启动事故照明，同时发出照明控制切换动作信号。如果交流供电恢复正常，将立刻自动切除事故照明供电，恢复交流供电常规照明。智能模块可对模块本身及所配置设备进行定期自检，如果有故障存在时，发出故障信号（通过DCS远传），无需运行人员定期操作试验开关来判别系统切换运行正常与否。
输入电源：一路交流电源AC380V(1±10%) 50Hz三相四线
或AC220V(1±10%) 50Hz单相
一路直流电源 DC220V(1±10%)或DC110V(1±10%)
逆变输出： 电压AC220V（3%）50Hz正弦波或三相AC380V（3%）50Hz正弦波
电流：9A、13.6A、22.5A、32A、45.4A、68A、90A可选
切换时间：小于5s
波形失真：小于3%
超载能力：超载20%/1M 50%/1S
相对湿度：小于90%
环境温度：-20℃-50℃
机箱尺寸及安装方式
规格型号 | 箱体尺寸（单位：mm） | 安装方式 |
长 | 深 | 高 |
PL-B/SGZM-0402J PL-B/SGZM-0403J PL-B/SGZM-0405J | 440（560） | 420 | 176 | 机架式 |

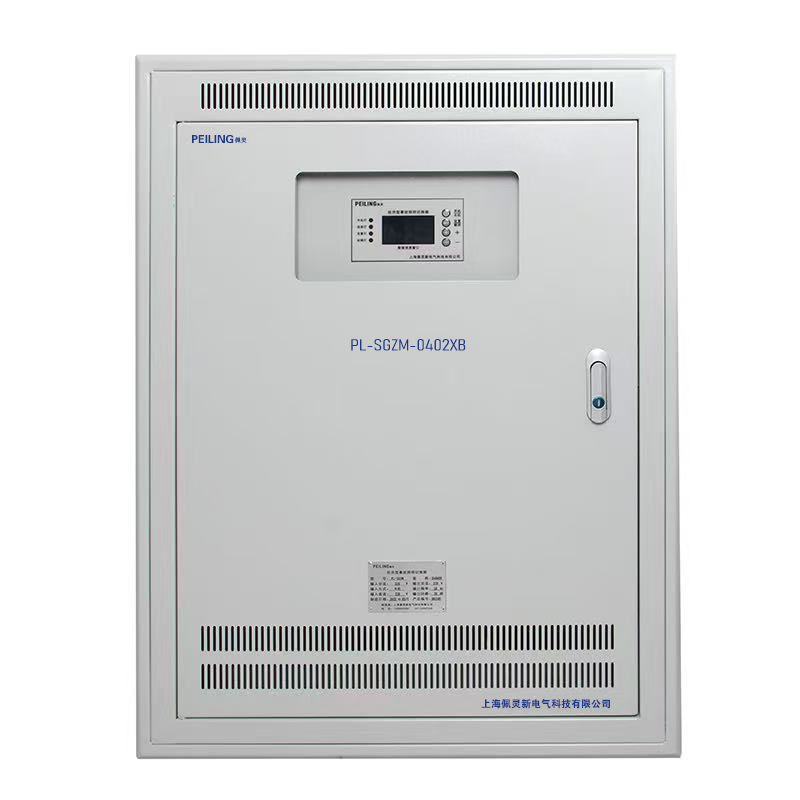

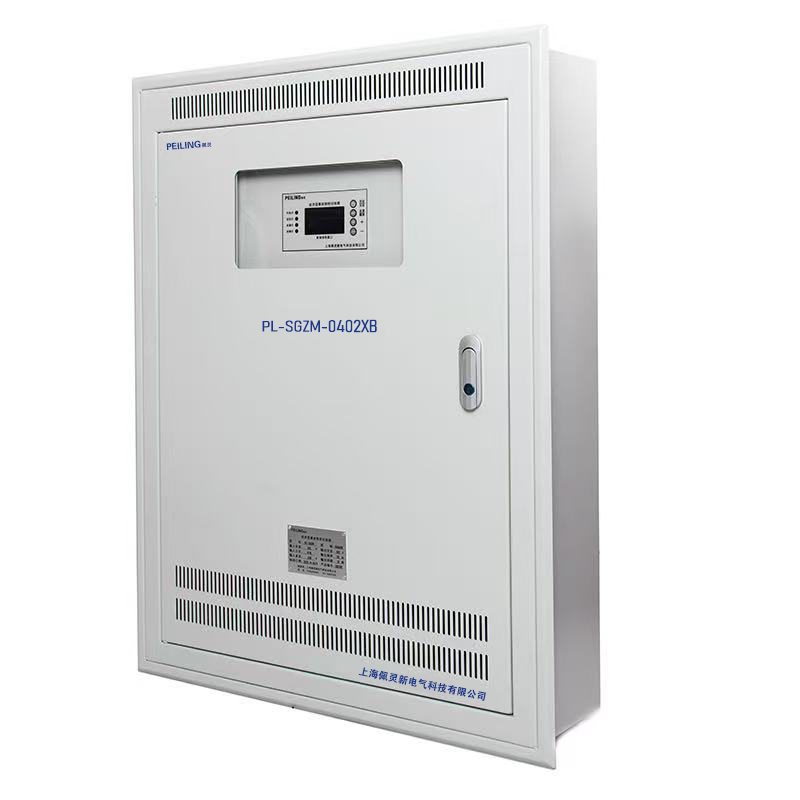

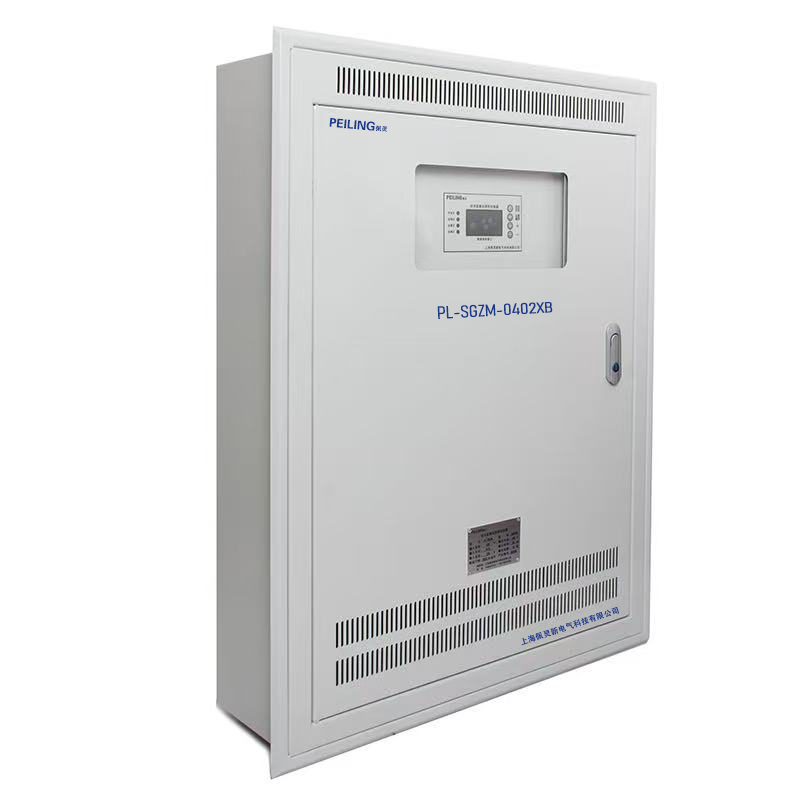

PL-SGZM-0402X PL-SGZM-0403X PL-SGZM-0405X | 600 | 200 | 800 | 嵌入式/壁挂式 |
PL-SGZM-0410P | 600 | 400 | 1200 | 落地式 |
PL-SGZM-0415P PL-SGZM-0420P | 800 | 600 | 2200 | 落地式 |
